胶合棱镜通常是由两个高精度直角棱镜的斜面胶合而成,在其中一个棱镜的斜面上镀上分光膜,按照一定比例将一束入射光分成传播方向互相垂直两束光,棱镜分光膜通常有金属分光膜和电介质分光膜两种。分光棱镜又分为无偏振和有偏振分光棱镜( PBS)。偏振分光棱镜能把入射的非偏振光分成两束垂直的线偏光。其中P偏光完全通过,而S偏光以45度角被反射,出射方向与P光成90度角。 技术指标:
材料 |
H-K9,H-BAK7等各类光学玻璃 |
工作波长 |
按客户要求 |
分光比 |
1000/1~1/1 |
光洁度 |
|
尺寸公差 |
根据客户定制 |
通光孔径 |
>90% |

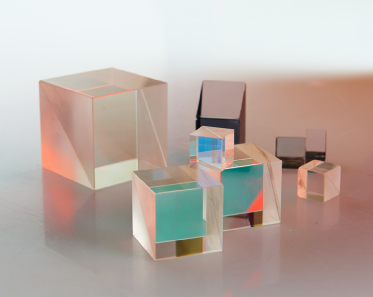

胶合棱镜
1064nm偏振分光棱镜

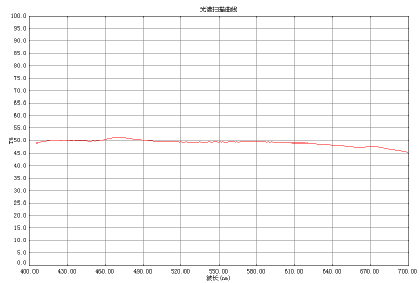

可见光分光棱镜
|
